История на оптичния телескоп за насочване

Писано е, че преди 19 век прибори за наблюдение от тип телескоп вече са били на огнестрелни оръжия, които могат да се използват за прицелване при условия на слаба светлина. До 1840-те някои американски оръжейници са започнали да произвеждат огнестрелно оръжие с оптични мерници.

Морган от щата ню йорк през 1848г. Джеймс проектира устройство за прицелване във формата на тръба със същата дължина като цевта. Задната половина на устройството беше снабдена със стъклени лещи и имаше два напрека за прицелване. По-късно подобни устройства за наблюдение са използвани в американската гражданска война.

Циментиран цилиндричен обектив доставчик смята, че зрението с реална практическа стойност е роден през 1904 г., разработен от карл цайс от германия и използван в първата световна война. По време на втората световна война забележителностите започват да узряват. Разработени до наши дни, колиматорите се разделят главно на следните три категории: телескопичен мерник, колиматиращ оптичен мерник и рефлексен прицел.

Сред тях най-популярни са телескопичните забележителности и отразяващите забележителности. Споменатите по-горе два вида забележителности се използват главно през деня, така че те се наричат колективно бели светлинни забележителности (дневен обхват/прицел), и има гледки за нощно виждане (нощен обхват/прицел) за нощно наблюдение. В съчетание с устройства за нощно виждане, и според типа устройства за нощно виждане, те могат да бъдат разделени на мерници с ниска светлина и инфрачервени мерници (също разделени на активни инфрачервени и термични изображения).

Телескопичен прицел. С увеличение можем да видим и идентифицираме далечни цели, подходящи за точна стрелба на далечни разстояния. Тъй като често се използва за снайперски цели, често се нарича снайперски обхват.

Оптичната система на прицела на телескопа все още е системата на телескопа кеплер със системата за преобразуване на изображения, както е показано вляво. Основната структура е съставена от обективна леща, обърната леща и окуляр, плюс ретика. Има следи за насочване на ретиката. Можете да се насочите към различни цели на разстояние чрез преместване на ретиката или използване на ретиката на различни позиции. Някои забележителности също имат функция за мащабиране, която използва по-ниски увеличения за търсене и насочване към цели на близко разстояние и стреля с цели на далечни разстояния с по-големи увеличения.

Въпреки че основните принципи на военните телескопи не се различават от обикновените цивилни телескопи, между двете има много разлики поради различни оперативни среди и наблюдателни обекти. На първо място, техните оптични системи са различни. Повечето военни телескопи имат ретика, а използваната през нощта ретика също е осветена. Разстоянието на изхода на учениците на военните телескопи е сравнително голямо, така че наблюдателите да могат да носят газови маски. За да се предотврати удрянето на главата при стрелба, някои разстояния на зрителите на учениците са големи от 70 до 80 мм и трябва да се осигурят подходящи меки и твърди маски за очи и челове.

От гледна точка на оптичните характеристики и структурните характеристики, военните телескопи са по-добри и по-надеждни, защото са по-разумни в дизайна, с превъзходни материали и сложни технологии, като добро качество на изображението, по-малко бездомна светлина и увеличение, което съответства на размера на входния ученик. Постигане на най-добрата резолюция. Корпусът на военните телескопи е изработен от метал вместо от пластмаса, за да се гарантира, че няма да се напуква или да се деформира след продължителна употреба. За сравнение обикновените цивилни телескопи са по-лоши по отношение на запечатването и материалите. Някои от тях са не само пластмасови калъфи, но дори и вътрешни лещи са изработени от пластмаса.

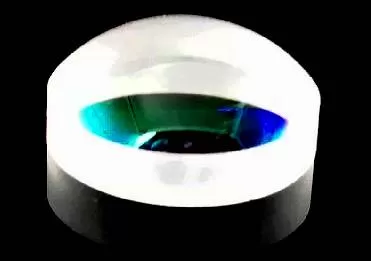

Обективна леща

Оптичният далекомер е различен от телескопите, които използват ретиката за измерване на разстояния. Състои се от два телескопа с голямо разстояние между лявата и дясната. Тъй като левите и десните обективни лещи имат различни позиции на целта, позициите на изображението на целта върху двете огледални равнини на обекта също се различават леко.

Измерването на тази малка разлика може да преобразува целевото разстояние. Има два метода на измерване:

Единият е да преместите изображението на десния клон, за да съвпадне с изображението на левия клон, което се нарича комбиниран оптичен далекомер;

Другото е да се използва стерео зрението на човешкото око, за да се направи групова снимка на левите и десните изображения и да се сравни дълбочината на стерео изображението. Точността на измерване на разстоянието на оптичния далекомер ще намалее значително с увеличаването на целевото разстояние. За да се подобри точността, трябва да се увеличи разстоянието между левите и десните обективни лещи и да се увеличи увеличението на телескопа. Затова през последните години оптичните далекомери постепенно са заменени от лазерни далекомери.
