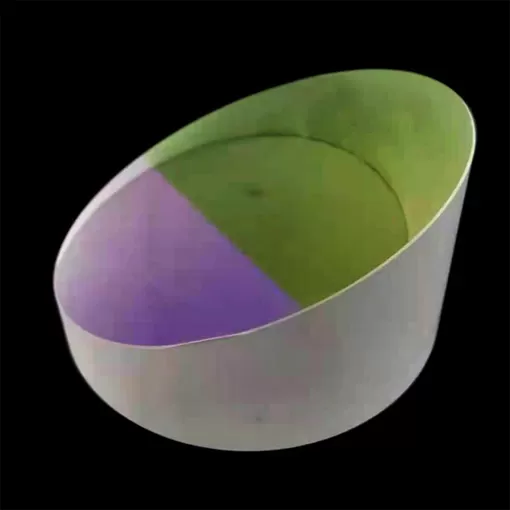

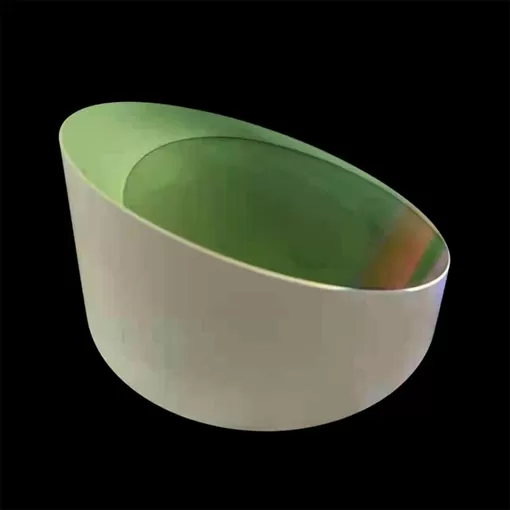

Обхват на доставката: тази откъс е за закупуване на "off axis parabolic (oap) огледала" за ултра-къса висока мощност (до 1pw ниво, 25 fs, максимална енергия 25 j) ti: сапфирен (800 nm) лазерен лъч фокусиране. Огледалата на оап трябва да са съвместими за използване във вакуумната среда (< 10-5 mbar). Трябва да бъдат предоставени необходимите доклади за тестове за осигуряване на качеството (qa) съгласно спецификациите за търга. Подробностите за спецификациите на огледалото на oap са дадени в следната таблица.
| С. Не. | Параметър | Номинална стойност |
| 1. | Конфигурация | Конфигурация на equithick или wedge |
| 2. | Диаметър (мм) | 250mm + 0/-1mm |
| 3. | Наклонена фокусно разстояние (отразено ефективно фокусно разстояние) | 2000 ± 10mm |
| 4. | Ъгъл на оста (степен) | 12,5o ± 0.5o |
| 5. | Ясна бленда | ≥ 230mm |
| 6. | Материал | Стъкло или еквивалентен субстрат |
| 7. | Отразяващо покритие | Висока отражателна способност, многослойна диелектрична |
| 8. | Покритие отразяване | > 98.5% за s-pol. Светлина |
| 9. | Подкрепа за спектрална честотна лента | 750 - 850 nm или по-широк (за използване с ti: sa лазер, работещ на централна дължина на вълната при 800 nm)750 - 850 |
| 10 | Грешка на фигурата на повърхността (за повърхността на oap) | ≤ Λ/4 връх до долина при 633 nm, измерен над ясна бленда |
| 11. | Качество на повърхността (надраскване/копаене) | 60/40 или по-добре |
| 12. | Праг на лазерно увреждане | ≥ 0,2 j/cm2 за ултра-къси 20 -100fs импулси |
| 13. | Маркиране на oap (за цел подравняване на оста) | Гравираната марка трябва да бъде предоставена на задната повърхност на oap, показваща посоката на геометричния център и върха |
| 14. | Вакуумна съвместимост | ≤ 10-5 mbar |
| 15. | Документи за осигуряване на качеството (qa) (за eachoap) | (1) доклад за измерението (механични размери, огнеупорно разстояние на наклона, разстояние на оста и ъгъл). (2) интерферограма анализ на повърхността на оап след покритие за оценка на грешката на повърхността фигура върху площ от най-малко 100 мм в диаметър или повече. (3) крива на отражателната способност в обхвата на пълната дължина на вълната (750 nm - 850 nm или по-широк). Горните доклади трябва да бъдат изпратени на купувача преди изпращането за одобрение. Крайната доставка е разрешена само след одобрение на тестови доклади от страна на купувача. |
| 16. | Свидетел проба | Една проба на свидетели (с размер ≥ 25mm × 25mm, или диам 25mm, или с най-близък стандарт), с идентичен субстрат и покритие се доставят заедно с оап към момента на доставката. Купувачът ще има преценка да оценява независимо параметрите на qa и теста за производителност на извадката на свидетел за оценка. |
Критерии за изпитване и приемане 3.1Заводски тестови доклади преди изпращане:След заводски доклади за изпитване на всички огледала на оап, произведени за доставка срещу поръчката за покупка, се предоставят преди изпращането на материала:
Моля, цитирайте qa тестови доклади отделно
(1) доклад за измерението (механични размери, наклонено фокусно разстояние, разстояние на оста и ъгъл)
(2) интерферограма анализ на повърхността на оап след покритие за оценка на грешката на повърхността фигура върху площ от най-малко 100 мм в диаметър или повече
(3) крива на отражателността над пълния диапазон на дължината на вълната (750 nm - 850 nm или по-широк). Доставчикът трябва да достави материала само след одобрение на заводски доклади за изпитване от купувача. Пробата на свидетели се доставя заедно с oap към момента на доставката.
Гаранция: огледалата трябва да бъдат гарантирани най-малко три месеца от датата на доставка в сайта на купувача. Благодаря
