В оптиката призмата или спектрометър е обратноотразяваща дисперсионна призма, подредена по такъв начин, че отклонението на падащия лъч, влизащ в ъгъла на Брустър, е сведено до минимум, така че най-дисперсивната призма обикновено е 30°/60°/90° призма с отразяващ филм, покрит на противоположната повърхност на ъгъла 60°. В края на лазерната оптична кухина се използва типична призма за регулиране на изходната честота на лазера чрез промяна на ъгъла на удар.

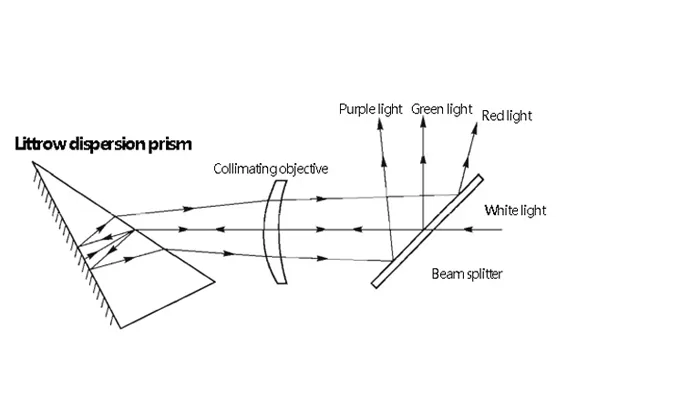

Както е показано на фигурата, половин 60° дисперсионна призма е покрита със слой отразяващ филм от дългата страна на десния ъгъл. Чрез отражение половин призма действа като 60° дисперсионна призма. Компактната структура на дисперсионната призма система Литроу. За някои скъпи призмени материали като кварц, използването на тази призма може да спести материал.
Както покритите, така и непокритите призми от ЕКОПТИК имат толерантност на ъгъла по-голяма от 1 дъгова секунда, маса на повърхността 10/5, точност на повърхността λ/20 и толерантност на размерите +.001 инча.
Търговски | Висока прецизност | |
Материал: | N-BK7, силициев диоксид с ултравиолетови лъчи, друго оптично стъкло | |
Толерантност на измеренията: | ±0.1mm | ±0.05mm |
Качество на повърхността: | 60-40 S/D | 10-5 S/D |
Плоскотина на повърхността: | λ/4@632.8nm | λ/8@632.8nm |
Отклонение 180°: | ±3 arc min | ±30 arc sec |
Изчистване на отвора: | >85% of dimension | |
Склон: | <0.25mm×45° | |
Покритие: | Отразяващо покритие, покритие и т.н. при изискване | |
