Beamsplitter

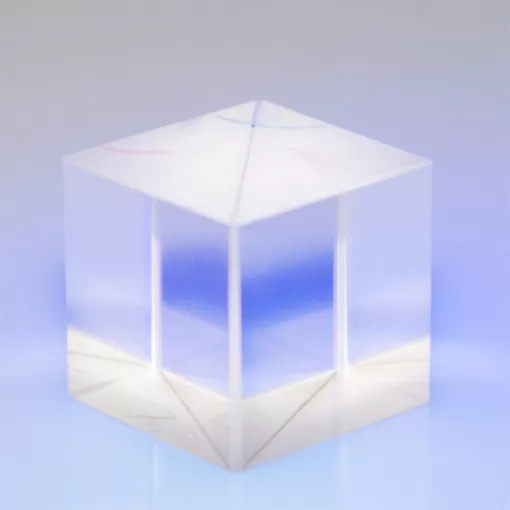

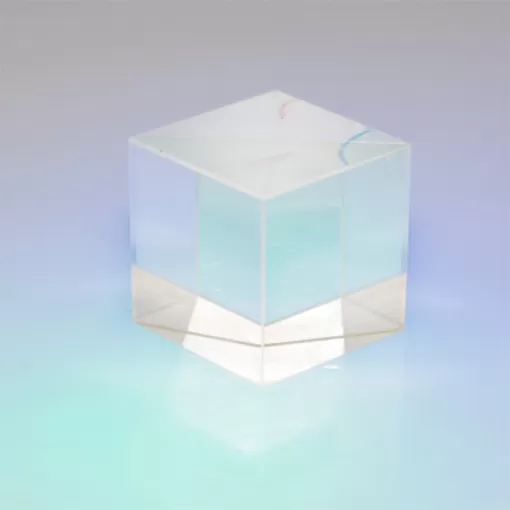

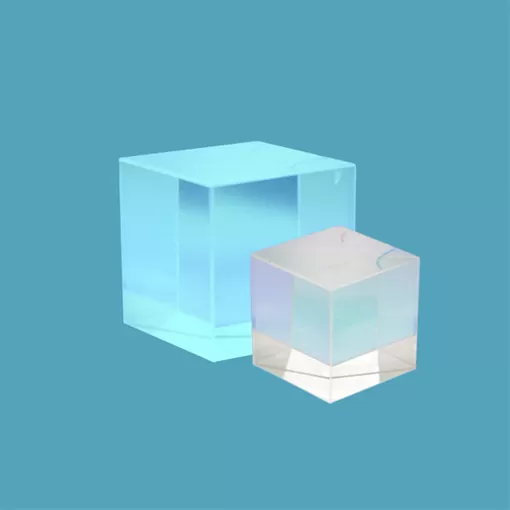

Поляризиращите кубични лъчи разделят произволно поляризирани лъчи на два отегонални, линейни, поляризирани компенсенти, s-поляризираната светлина се отразява на 90 °, докато p-поляризираната светлина се предава. Всеки лъч сплитер комсисти на чифт персизия висока толерантност прав ъгъл призми циментирани заедно с диелектрично покритие на хипотенузата на една от призми.

Ако искате да получите полярно beamsplitter цена, моля не се колебайте да се свържете с нас.

Описание на полиращите кубчета лъчи


Поляризация куб лъч splitter

Поляризиращите кубни лъчи разделят произволно поляризирани лъчи на два ортогонални, линейни, поляризирани компонента, s-поляризираната светлина се отразява на 90 °, докато p-поляризираната светлина се предава. Всеки лъч сплитер се състои от чифт прецизни висока толерантност прав ъгъл призми циментирани заедно с диелектрично покритие върху хипотенузата на една от призмите.


Висока powe куб поляризация лъч splitter

Високомощният поляризационен лъч може да бъде изработен от ecoptik (известен още като brd оптичен). Същото като по-горе, той използва прецизна оптична контактна технология, което го прави с висок праг на лазерно увреждане.


Висок праг на щети> 500mv/cm2

Предаване> 96% @ централна дължина на вълната

Съотношение на изчезване> 1000:1

Спецификация на оптични полярни лъчи сплитери


МатериалОптично стъкло bk7/zf стъкло
Толерантност на измеренията± 0.1mm
ПлоскостΛ/4 @ 632.8nm
Качество на повърхността60/40, 40/20
Ъгъл толерантност<3arc min ~ 30 arc sec.
Главна пропускливостTpave > 96%, ts, 1% (теснолентова)
Tpave > 95%, ts, 1% (широколентов)
Главна отражателна способностRs>99%, rp <5%
Покритие

Хипотенз лице: поляризация лъч splitter покритие;

Всички вход и изход лице: ar покритие


Тип no.Размер (мм)
CBP-5 г.5 × 5 × 5
CBP-10 г.10 × 10 × 10
CBP-12.7 г.12,7 × 12,7 × 12,7
CBP-15 г.15 × 15 × 15
CBP-20 г.20 × 20 × 20
CBP-25.4 г.25,4 × 25,4 × 25,4
