meniscus cylindrical lens

Менискус цилиндрична леща

Цилиндричната леща на менискуса може да увеличи na на системата, като същевременно само леко добавя към общите сферични аберации. Отрицателната леща на менискуса се използва за увеличаване на фокусното разстояние на друга леща, като същевременно се поддържа ъгловата разделителна способност на оптичния сбор. Тази форма на лещата се използва най-добре, когато един конюгат е сравнително далеч от обектива.

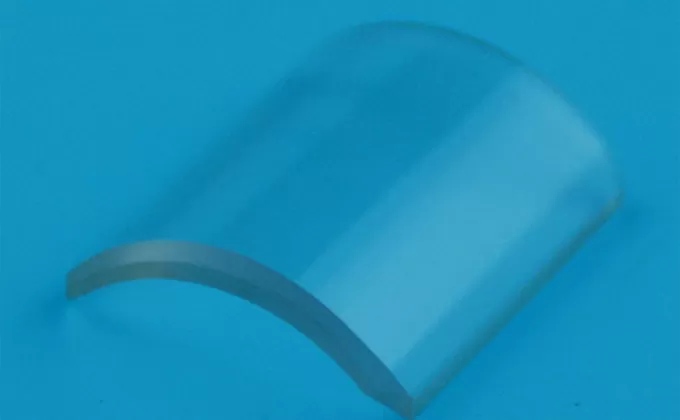

Описание на менискус цилиндрична леща


Това е леща, че една повърхност е изпъкнала форма, друга повърхност е вдлъбната с цилиндрична форма, ролята му е да прави лъч сближаващ се или разминаващ се по равнина, и този лъч не работи за перпендикулярната равнина (цилиндрична ос) с нея. Цилиндрична леща се използва при превръщането на предадена равнина в цилиндрична вълна или превръщане на оригинална цилиндрична вълна в равнина или сферична вълна, такъв вид леща може да коригира очна астигмация.


Екопик(Известен също като brd optical) използва класическа технология за обработка и строг контрол на процеса, за да гарантира, че точността на повърхността на обектива е достатъчна, за да отговори на изискванията на клиента. В същото време, ние използваме zygo интерферометър за извършване на множество корекции и измервания по време и окончателна обработка на повърхностния прогрес.

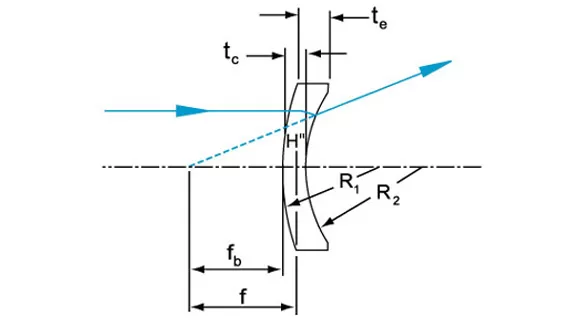

Чертеж на цилиндрична леща на менискус

Drawing Of Meniscus Cylindrical Lens

Спецификация на цилиндричната леща на менискус



ТърговскиВисока точност
МатериалОптични очила, слети силициев диоксид, силициев диоксид и др.
Диаметър0.5mm ~ 150mm
Толерантност на диаметъра± 0.1mm± 0.02
Фокусно разстояние-50mm ~ 2000mm
Толеранс на фокусно разстояние± 2% (<10mm)
± 0.5% <10mm - 1000mm)
± 1% (>1000%)
Centraticom<3 дъга мин<10 дъгови сек
Ясна бленда> 85% ~ 92% от диаметъра
Качество на повърхността (надраскване/копаене)Mil 60/40Mil 10/5
Точност на повърхносттаΛ/4@632.8nmΛ/10632.8nm
Bevel0.05mm ~ 0.2mm x 45 °
ПокритиеНагоре по изискването на клиента.
