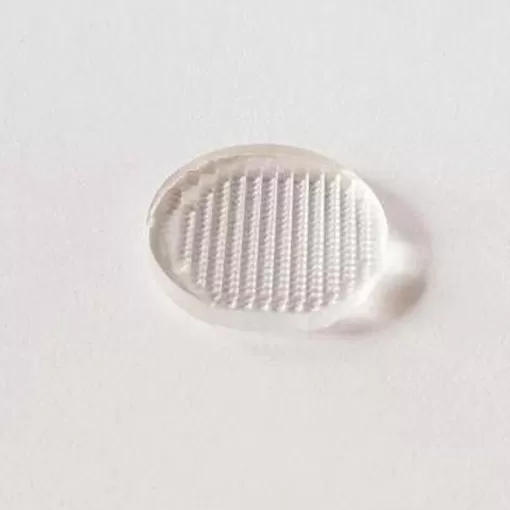

Микрообективен масив се състои от обективи с оптична апертура на ниво микрон и релефна дълбочина на ниво нанометър. Той има основните функции на фокусиране и изображение. С малък размер на единицата и висока интеграция, той може да завърши функциите, които традиционните оптични компоненти не могат да завършат и могат да съставят много нови оптични системи. Използва се главно за сензор на вълната Шак-Хартман, откриване на инфрачервена фокусна равнина или събиране на светлина с масив, сканиране на лазерен масив, лазерен дисплей, свързване на влакна и други системи.

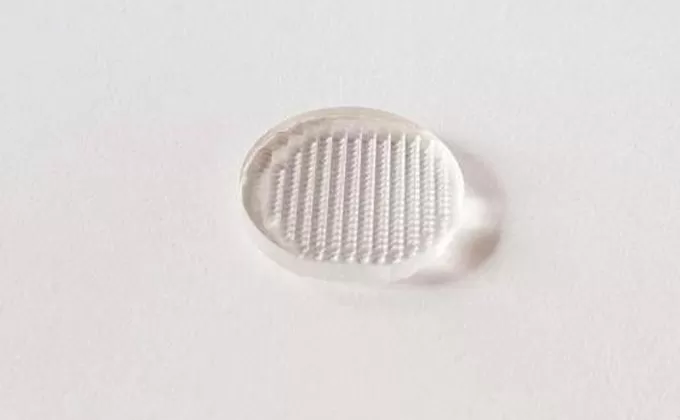

Масивът от микро обективи е масив от множество микро-големи лещи със същата форма, подредени в редовен модел. Формата на лещите може да бъде кръгла, квадратна, шестоъгълна, квадратна или други форми, повечето от които са в квадратна решетка. Те също могат да бъдат подредени в квадратни, шестоъгълни или други форми. Микрообективите се характеризират с миниатюризация, интеграция и свобода на дизайна. Той позволява лазерна хомогенизация, разделяне на лъча и фокусиране на лъча, сензор за предна вълна Хартман (Колимация, сензор за предна вълна и др. Обикновено се използва при изображения с висока чувствителност, комуникация с влакна, лазерна красота, лазерна обработка и откриване.
1. субстрат: Сливан силициев диоксид, кварц, силициев диоксид, стъкло и др.
2. структура: сферична леща, асферична леща, цилиндрична леща и др.
3. подреждане на квадратен масив квадратна леща, квадратен масив кръгла леща, шестоъгълно подреждане, случайно подреждане и т.н.
4. цикъл на микрообектива (диаметър на подединицата), фокусно разстояние, дълбочина на ецване (височина), радиус на кривина
5. повърхностна форма: За дифрактивни елементи обикновено има два вида непрекъснат тип повърхност и прекъсната форма на повърхността (тип стъпка). Типът непрекъсната повърхност може да елиминира хроматичната аберация и е подходящ за приложения като широколентово изображение на системата и спирална фаза плоча.
