micro prism

Микропризма

Микропризмата на Екоптик е основно за ендоскопски, LD към фибри съединителни приложения.

Нашата микропризма е популярен продукт с редица производители на медицински и промишлени инструменти.

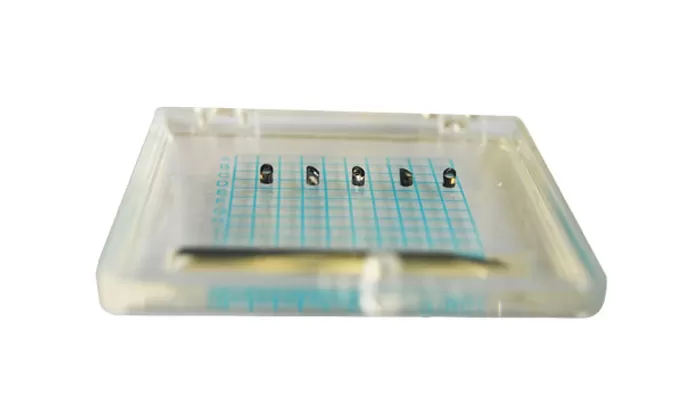

Описание на микропризмата

Микропризмите осигуряват ефективен начин за промяна на пътя на лъча в рамките на компонент или влакнесто устройство. Когато светлината преминава през лице на призма, тя се пречупва. Основната употреба на микропризми в оптичните влакна е да насочват светлинните лъчи от един оптичен канал към друг с висока точност. Има всички оптични свойства на призмите. Просто е много малък размер.

Поради малкия размер на микропризма методът на обработка е малко по-различен от този на обикновената призма. Изработва се и чрез рязане, шлайфане и полиране на оптично стъкло.

Спецификация на микропризмата

Структура на микропризмите

Микро правоъгълна призма, Микро клин, Микро гълъб призма, Микро пента призма

Субстрат

Стъкло BK7, силициев диоксид и др.

Измерване

0.2mm~5mm

Допустимост на ъгъла

Up to ±10 arc sec.

Качество на повърхността

20/10 , 10/5

Плоскотина на повърхността

λ/10

Изчистване на апертурата

>90% of Dimension

Покритие

По искане на клиентите


Свържете се с нас
Интересуват се от оптични продукти?
Не се колебайте да се свържете с ecoptik.
*
*
*
*
Оптиката е навсякъде
Потърсете области от вашата индустрия
Оптичните елементи могат да бъдат големи огледала за астрономическо проучване или малки оптични комуникационни елементи. може да е в космически кораб, който изследва вселената, може да е в сонда, която отива дълбоко в океана, и разбира се, това е в нашия живот.
