Как да намерим фокусната точка на вдлъбната леща?

Тъй като вдлъбнатият обектив образува виртуално изображение за реалния обект, е трудно директно да се измери обектното разстояние и разстоянието на изображението на вдлъбнатия обектив. Можем да използваме само обърнато истинско изображение с вдлъбнатата леща. Като виртуален обект на равнинната вдлъбната леща може да се измери положението на виртуалния обект. Вдлъбнатата леща може да образува истинско изображение на въображаем обект, а положението на реалното изображение може да се измери.

ТукBrd opticalЩе ви представи някои методи за измерване на фокусната точка на вдлъбната леща.

1. измерете фокусното разстояние на плано вдлъбната леща с конюгирания метод

(1) груб контрол: затворете осветлението на оптичната пейка и регулирайте височината около; оптичният център е приблизително на същата височина и на права линия.

(2) за подробности използвайте принципа на конюгиране, за да регулирате разстоянието между екрана на обекта и екрана на изображението и бавно преместете вдлъбнатия обектив от екрана на обекта към екрана на изображението. Ако центърът на голямото изображение съвпада с центъра на малкото изображение, контурният коаксиален е коригиран. Ако центърът на голямото изображение е под центъра на малкото изображение, това показва, че положението на вдлъбнатата леща е ниско и позицията трябва да се регулира по-високо; напротив, завъртете лещата надолу; лявата и дясната също са същите.

(3) прочетете позицията на екрана на обекта и позицията p на екрана на изображението, попълнете го в самостоятелно изработената таблица и я изчислете.

(4) преместете вдлъбнатия обектив, за да направите ясно увеличен обърнат реален образ на екрана, обърнете внимание на позицията в този момент и продължете да преместватеРавнинна вдлъбната лещаЗа да се появи ясно и намалено обърнато реално изображение на екрана, напишете позицията в този момент, изчислете го. Повторете горните стъпки пет пъти, за да получите общо четири набора от данни, изчислете стойността на всеки набор и да намерите средната стойност.

2. измерете фокусното разстояние на плано вдлъбната леща чрез метода на самосблъскване

(1) поставете равнинното огледало на прорезния източник на светлина на оптичната пейка и направете разстоянието между тях по-голямо от фокусното разстояние на измерената вдлъбната леща. Поставете вдлъбнатия обектив, който трябва да се измерва между екрана на обекта и огледалото на равнината.

(2) правилно регулирайте пътя на светлината, така че светлината, излъчвана от екрана на обекта, да премине през обектива и след това да се отразява обратно от равнинното огледало, и след това преминава през обектива отново към екрана на обекта.

(3) на оптичната пейка, преместете вдлъбнатия обектив plano напред и назад, за да създадете с главата надолу, с еднакъв размер, ясно реално изображение на екрана на обекта. Когато коаксиалната е добра, обектът и изображението са напълно припокривани, а равнинната леща е покрита с парче хартия. Изображението трябва да изчезне. Обърнете внимание на позицията на плано вдлъбнатата леща на ръководната релса. Повторете стъпките пет пъти, записвайте позицията на обекта и обектива и изчислете средната стойност.

3. измерете фокусното разстояние на плано вдлъбната леща чрез обектно разстояние и метод на разстояние на изображението

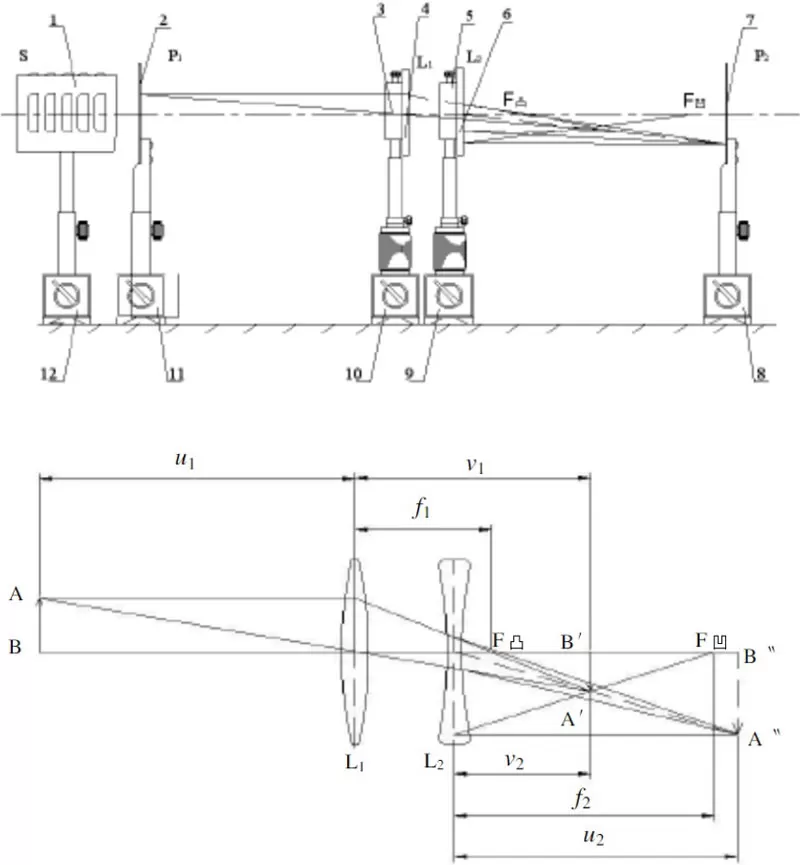

(1) когато екранът на обекта p1, осветен от източника на повърхностна светлина, се формира в ясно изображение на екрана на изображението p2 чрезРавнина изпъкнал обективL1, разстоянието между p1 и p2 е малко по-голямо от 4 пъти фокусното разстояние на изпъкналата леща. Забележете показанията на позицията на l1 и p2 на релсата.

(2) добавете тънката вдлъбната леща l2, която трябва да бъде тествана между изпъкналата леща и екрана на изображението, регулирайте коаксиалния, и преместете екрана на изображението леко, докато отново се появи ясно изображение на екрана. Напишете показанията за позиция на l2 и p2'.

(3) използвайки l2p2 'разстояние като разстояние на обекта-u и l2p2 разстояние като разстояние на изображението v ', заменете стойността във формула 1/u 1/v = 1/f, за да изчислите фокусното разстояние на измерената леща.
