Дихроичен филтър

Описание на дихроичните филтри

Дихроичните филтри използват принципа на тънък филм смущения и произвеждат същия цвят като маслен филм върху водната повърхност. Когато светлината удари масления филм под ъгъл, част от светлината се отразява от горната повърхност на маслото и част от светлината се отразява от долната повърхност, която е в контакт с водата. Тъй като светлината, отразена отдолу, има малко по-дълъг път на пътуване, някои дължини на вълната се увеличават от това забавяне, докато други са склонни да се анулират, което води до видим цвят.

В дихроични огледала или филтри, вместо да се използва маслен филм за създаване на смущения, редуващи се слоеве от оптични покрития с различни рефрактивни индекси са изградени върху стъклен субстрат. Интерфейсите между слоевете с различни индекси на пречупване създават фазови отражения, които избирателно увеличават определени дължини на вълната на светлината и пречат на други. Тези слоеве обикновено се добавят чрез вакуумно отлагане. Чрез контролиране на дебелината и броя на слоевете честотната лента може да се регулира спрямо ширината на филтъра и да се направи по-широка или по-тясна, ако е необходимо. Тъй като нежеланите дължини на вълната се отразяват по-скоро, отколкото се абсорбират, дихроичните филтри не абсорбират тази нежелана енергия по време на работа и следователно не се превръщат в повече цялата енергия в преносната лента).

Подобни дихроични призми се използват, когато бялата светлина умишлено се разделя на различни цветни ленти (например в цветни видео проектори или цветни телевизионни камери). Сега обаче е по-често камерите да имат масиви от абсорбционни филтри, за да филтрират отделни пиксели в един масив.

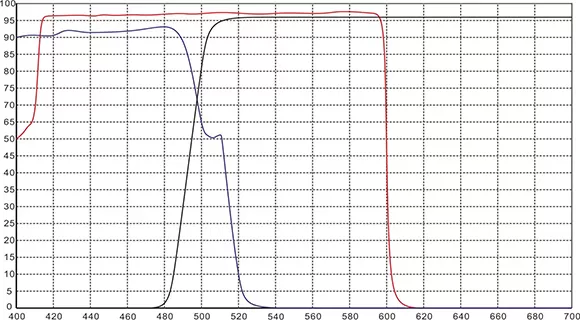

Приложения на дихроичните филтри

В флуоресцентната микроскопия дихроичният филтър действа като сплитер на лъча, насочвайки осветлението при честота на възбуждане директно към пробата и след това отхвърляйки същата честота на възбуждане в анализатора, но преминавайки специфична честота на емисиите.

Някои проектори използват дихроичен филтър вместо призма, за да разделят бялата светлина от крушката на три цвята, преди да преминат през три устройства.

По-старите проектори обикновено предават източниците на бяла светлина чрез цветно колело, което използва двуцветни филтри за бързо превключване на цветовете, изпратени чрез (монохромно) цифрово микроогледално устройство. По-новите проектори могат да използват лазерен или светодиоден източник на светлина, за да излъчват директно желаната дължина на вълната на светлината.

Те се използват като лазерни хармонични сепаратори. Те разделят различните хармонични компоненти на честотните двойни лазерни системи чрез селективно спектрално отражение и предаване.

Дихроичните филтри се използват и за създаване на гобо за продукти с висока мощност за осветление. Направете снимки чрез припокриване на до четири цветни двуцветни филтри.

Цветовата глава на разширителя на камерата използва дихроичен филтър, за да регулира цветовия баланс в печат.
