Филтър NF

Филтрите за неутрална плътност (НД) могат да намалят интензитета на светлината. След като светлината от района на видимата светлина до района на близката инфрачервена светлина премине през филтъра за неутрална плътност, различни дължини на вълната се отслабват в едно и също съотношение, така че оптичният елемент поддържа приблизително равно предаване на енергия на светлината в широка лента. Прекалено много. Известен също като филтър с неутрална плътност, неутрален филтър, филтър за отслабване, филтър с фиксирана плътност и др.

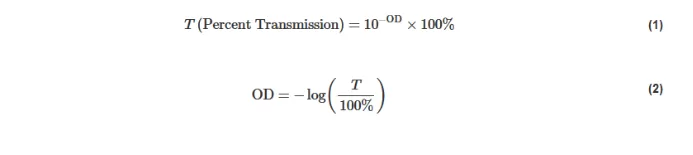

Филтър за неутрална плътност е проектиран да намалява равномерно предаването през определена част от спектъра. НД филтрите обикновено се определят от тяхната оптична плътност (ОД), която описва количеството енергия, блокирана от филтъра. Високите стойности на оптичната плътност показват много ниско предаване, а ниската оптична плътност показва високо предаване (уравнение 1-2). Филтрите могат да бъдат подредени, за да се постигне персонализирана оптична плътност. За да изчислите крайната система просто добавете OD на всеки филтър.

Пример 1: Ако филтрите за OD 0.3 и OD 1.5 са подредени, каква е предаването?

Пример 2: Как да изградим филтър с скорост на прехвърляне от 0,5%?

Има два вида филтри: отразяващи и абсорбиращи. Отразяващите филтри се състоят от тънкослойни оптични покрития, обикновено метални, които са били приложени върху стъклени субстрати. Покритието може да бъде оптимизирано за специфични диапазони на дължината на вълната, като например. Тънкослойните покрития отразяват главно светлината обратно към източника. Трябва да се обърне специално внимание, за да се гарантира, че отразената светлина не пречи на настройката на системата. Абсорбтивните филтри използват стъклен субстрат, за да абсорбират специфичен процент светлина.

Области на приложение: измервателни уреди, различни лазери, оптични цифрови камери, видеокамери, мониторинг на сигурността, различни оптични инструменти и оборудване, филтри за отслабване на оптичната комуникация, системи за оптично изображение, димомери, оптични измервателни инструменти, близко-инфрачервени спектрометри, оборудване за биохимичен анализ и др.
